許多人對三個工人砌墻的故事都不陌生。三個工人在建筑工地上安裝ALC墻板，有人問他們在做什么。第一個工人說：“我在安裝ALC墻板?！?第二個人說：“我在建大樓”。第三個人說：“我在建一座美麗的城市?！惫适卤旧砗芎唵危遣煌慕庾x版本卻很有趣。版本一：人生要像第二個和第三個人一樣，要有大格局才有大成就；版本二：很多人常常自以為有成就，其實也就是搬磚砌墻罷了（這個解讀會刺痛很多同行）；版本三：只有第一個工人最讓人放心，另外兩個一天天想啥呢。其實有時候停下來想一想也挺好，比如就想到了“ALC墻體中構造柱如何設置”。
構造柱是干啥用的？
從實際工程中我們知道，砌塊的應用離不開構造柱，構造柱與砌塊總是出雙入對，通過“構造柱+圈梁（框架梁）+框架柱（構造柱）”體系為砌塊畫地為牢，讓他無處可逃，從而增強建筑物和墻體的整體性與穩定性，是防止結構與墻體倒塌的一種有效措施。
規范圖集對ALC板墻構造柱有要求嗎？
現行的規范和圖集關于構造柱的布置，幾乎都集中在砌塊墻體部分，而在ALC板材類墻體中并未說明構造柱的做法，主要原因有兩點：一是由于ALC板材本身配置了鋼筋且墻體尺寸較大，墻體本身的剛度與整體性較好；二是ALC墻板安裝時頂天立地與主體結構通過連接件可靠連接。所以選型與排版合理的ALC墻體整體性與穩定性較好，不需要設置構造柱或者圈梁對墻體進行約束加強。

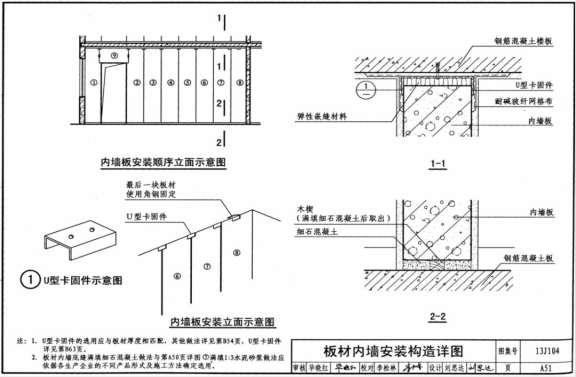

▲國標圖集13J104中ALC墻板安裝示意

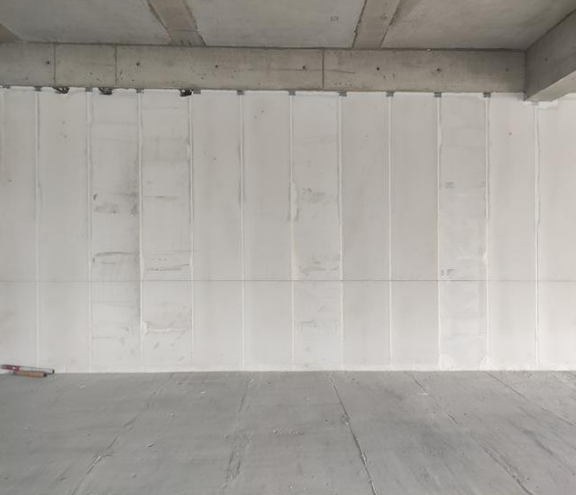

▲實際項目中ALC墻板無構造柱
ALC板墻哪里需要設置構造柱嗎？
關于ALC板墻構造柱的設置，有些地方的審圖部門與質監部門機械地要求按照砌體填充墻執行。本文基于工程案例分析ALC板墻哪些位置需設置構造柱。
①超過6m的長墻建議設置構造柱。例如，某項目在進入精裝修階段，墻面底漆或膩?zhàn)油瓿珊?，長墻部位（超過6米，沒有設置構造柱）的伸縮縫、拼縫及板面出現豎向裂縫，其余部位出現裂縫相對較少，比例約為9:1。

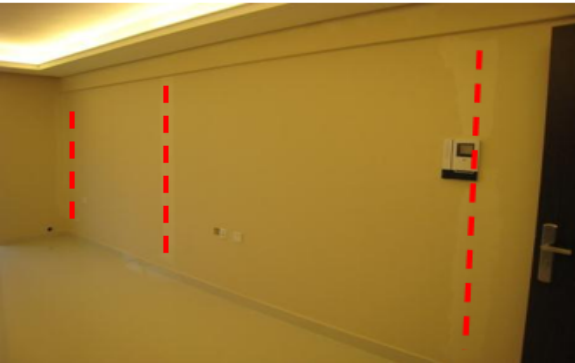

▲超長（8m）墻體出現收縮裂縫（未設構造柱）

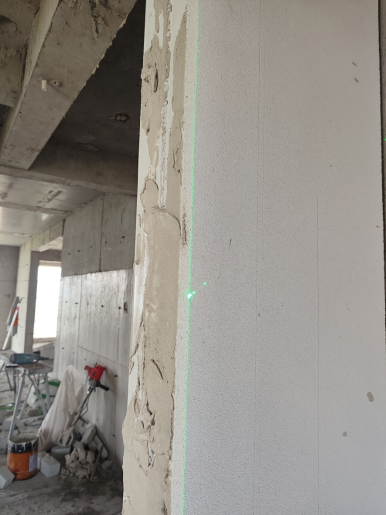

▲某超長ALC板墻中間設置構造柱

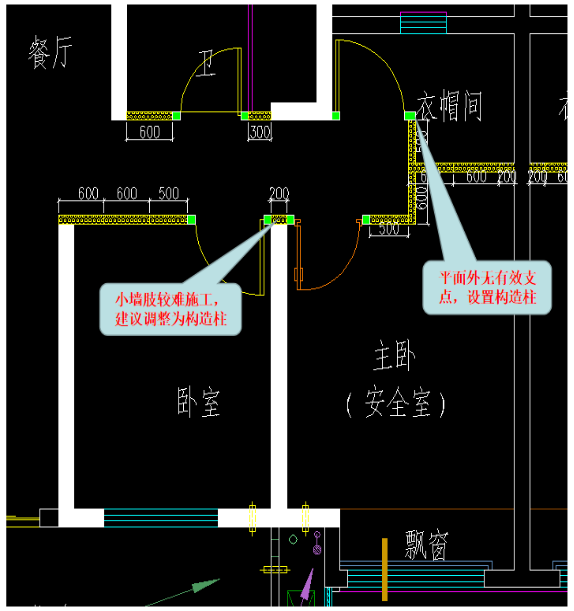

②ALC墻板拼板尺寸較小，例如ALC墻板尺寸≤200mm，其尺寸接近砌塊尺度時，板墻的整體性與穩定性偏弱，建議優化排版尺寸不宜出現尺寸較小的板型，如無法優化排版該位置可設置構造柱。
③門窗洞邊墻垛尺寸較小或門洞邊墻垛平面外缺乏可靠支點處。
④入戶門位置建議設置構造柱。入戶門重量較大，在極限開閉門情況下產生較大動荷載，容易導致門框周邊墻板拼接縫位置開裂。
▲某項目入戶門后輕質隔墻板出現裂縫
⑤其他一些特殊位置，如ALC墻板與砌塊交接處、ALC墻板在“十字形”以及“八字形”等異形節點處。
ALC板墻門窗洞口如何處理？
ALC板墻門洞位置是裂縫高發處，門洞位置的處理通常是設計難點，既要考慮經濟性又要考慮墻體與門框在極限開閉門情況下的開裂風險。

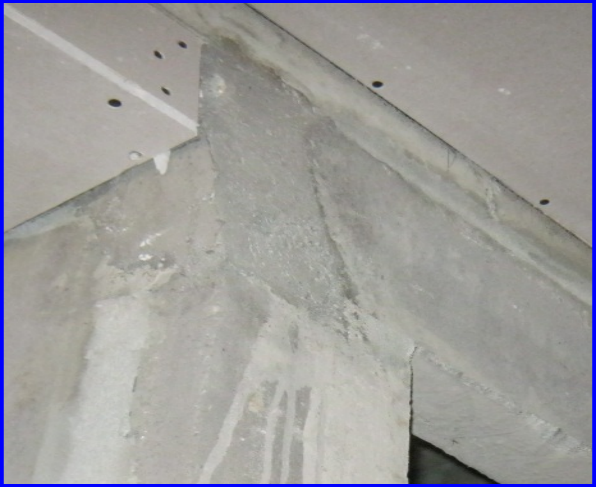

▲某項目門頭ALC搭接裂縫

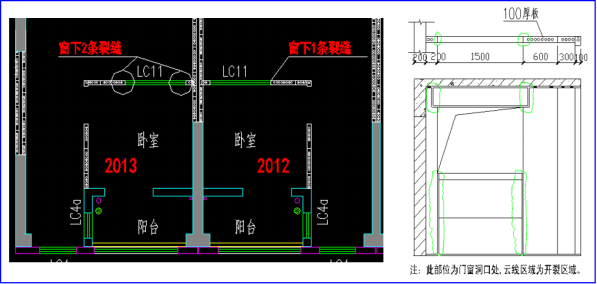

▲某項目窗洞ALC搭接裂縫
實際項目中門頭板通常有以下三種處理方式：倒八字ALC墻板（做法1）、混凝土下掛板（做法2）、混凝土抱框（做法3）。國標圖集和部分地方圖集中直接采用單個條板為門（窗）洞口過梁板的做法較多（做法1），但實際項目中采用ALC條板作為門頭板時在門頭或窗洞的倒八字搭接位置存在開裂現象，建議門頭板優先設計為混凝土下掛板與主體結構一起現澆（做法2）。如門框一側洞邊墻垛尺寸較?。ā?00mm）或門洞邊墻垛平面外缺乏可靠支點，建議混凝土下掛板可與構造柱結合設計為混凝土抱框（做法3）。

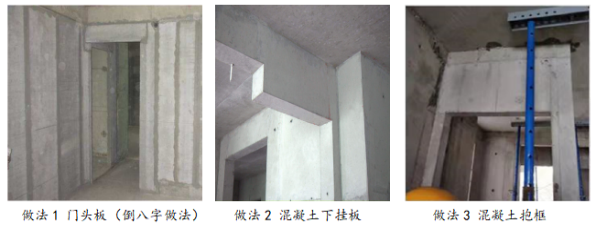

▲ALC板墻門洞位置常見處理方式

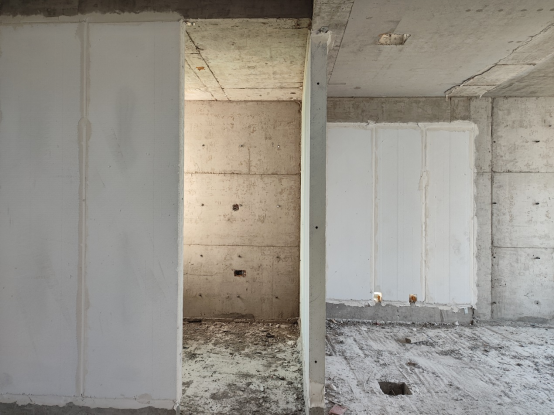

▲公司正在施工的ALC板工程
